Rel Aluminium Rel Pemasangan Panel Surya
1. Aktifkan instalasi yang mudah, cepat dan hemat biaya.
2. Jarak tiang yang fleksibel menahan beban salju&angin yang berbeda.
3. Perlakuan permukaan yang sangat tahan korosi.
Deskripsi
| Tipe: | Disiram dengan atap, hingga 60deg |
| Situs instalasi: | Lapangan terbuka |
| Bahan: | Aluminium6063 T3-T5; Baja |
| Kencangkan bahan: | Aluminium |
| Anti korosif: | Hot-dip galvanis |
| Kecepatan Angin Bertahan Hidup: | GG lt; 60m / dtk |
| Desain Beban Salju: | Hingga 1.4KN / meter persegi |
| Jenis panel surya: | Framed atau Frameless |
| Orientasi Panel: | Melintang atau vertikal |
| Standar Desain: | CE; IOS9001 |
| Jaminan kualitas: | 12-25 tahun |
| Durasi: | Lebih dari 20 tahun |
| Waktu pengiriman: | 7-15 hari |
| Paket: | Kemasan Standar |
Applicationsofsolarmounting:
1) Livinghouseandhomebuilding.
2) Bangunan komersial, pabrik, pusat perbelanjaan, sekolah, stadion dll.
3) Powerstation, operasi lapangan dan beberapa konstruksi mesin besar.
Standar Australia
AS1170.0-2002StructuralDesignActionPart0: GeneralPrinciple.
AS1170.0-2002StructuralDesignActionPart2: WindAction.
AS3566.1-2002 Sekrup bor sendiri untukbangunan dan konstruksi.
AS3566.2-2002 Bagian2: Persyaratan tahan korosi.
AS4600-2005ColdformedSteelStructures.
ISO3506: 1-2009Properti Mekanis Ketahanan KorosiStainlessSteelFastener.
Standar Eropa
BSEN 1990: 2002+A1: 2005
Eurocode-Basis desain struktural.
BSEN1991-1-3: 2003.
Eurocode1-Actionsonstructrues-Part1-2: Generalactions-Snowloads.
BSEN1991-1-4: 2005.
Eurocode1: Actionsonstructures-Part1-2: Generalactions-Windactions.
Jaminan:
ModRaxxisbackedstandardbya12yearguarantee.Thiscanalsobe diperpanjang hingga25tahununtuk skala besardanproyek komersial.
Solusi Atap:
ModRaxxhasallthestandardrooftypescoveredandisalways workingtodesignnewfixingstocaterforallcustomers.

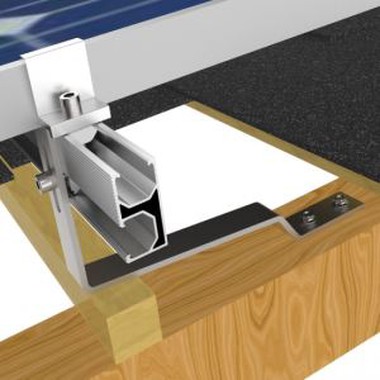

VarioustileBrackets
Kurung L
HangerBolts
Klip-LocBrackets
StandingSeamBrackets
Fitur:
1.Mudah, cepat dan hemat biaya instalasi.
2. Spasi tiang fleksibeldengan amp ampli angin yang berbeda; beban salju.
3. Bahan berkualitas tinggi di Aluminium6005-T5 dan SUS304.
4. Perawatan permukaan tahan korosi tinggi.
5. Kacang dan kenaridengan setiap komponen yang dibutuhkan.
6. Fastenersandrailnutfullyconfiguredtosaveextrapartspurchasing.
7. Perhitungan mekanis dan keandalan diuji untuk memastikan kualitas produk yang tinggi.
8.12-25 tahun jaminan sistem dan struktural.
OEM
| Nama OEM | Bahan | Kode | Ukuran |
| ubin pan standar | baja tahan karat, 303 | 105-0000 | |
| mid clamp earth washer | baja tahan karat, 303 | 106-0001 | |
| pembersih bumi lug bumi | baja tahan karat, 303 | 106-0002 | |
| penjepit mid universal | T5-5999series aluminium anodisa, ss bahan pengikat | 300-0001 | 31mm hingga 50mm |
| penjepit mid universal dengan pembumian | T5-5999series aluminium anodisa, ss bahan pengikat | 300-0002 | 31mm hingga 50mm |
| penjepit ujung universal | T5-5999series aluminium anodisa, ss bahan pengikat | 302-0001 | 50mm |
| penyambung rel | T5-5999series aluminium anodisa, ss bahan pengikat | 303-0001 | 100 mm |
| L-Bracket 6.3mm dengan karet | T5-5999series aluminium anodisa | 304-0001 | 40mm |
| Lubang L-Bracket M8mm | T5-5999series aluminium anodisa | 304-0002 | 40mm |
| pembumian lug inti 4-6mm | T5-5999series aluminium anodisa, ss bahan pengikat | 305-0000 | 4mm dan 6mm |
| Konektor rel kepala-T dengan mur | baja tahan karat, 303 | 17 mm | |
| klip-lok 700 braket | T5-5999series aluminium anodisa, ss bahan pengikat | 314-0000 | 80mm |
| klip-lok 600 braket | T5-5999series aluminium anodisa, ss bahan pengikat | 314-0001 | 80mm |
| klip-lok 406 braket | T5-5999series aluminium anodisa, ss bahan pengikat | 314-0002 | 80mm |
| melipat tripod tilt | T5-5999series aluminium anodisa, ss bahan pengikat | 317-0000 | 1200mm / 10 hingga 30 derajat |
| perakitan braket rel silang | T5-5999series aluminium anodisa, ss bahan pengikat | 318-0000 | 1200mm / 30 hingga 60 derajat |
| gantungan baut-L braket- kayu | T5-5999series aluminium anodisa, ss bahan pengikat | 320-0000 | 200mm M10 |
| gantungan baut-L braket- baja | T5-5999series aluminium anodisa, ss bahan pengikat | 320-0001 | 200mm M10 |
| sekrup atap | Baja karbon, lapisan dekromat dengan segel EPDM | 100-0002 | Ketik 17 Titik - 6.3mm x 75mm |
| kaki depan tabung baja | Baja galvanis | 307-0000 | 700mm x 60mm |
| kaki belakang tabung baja | Baja galvanis | 310-0001 | 1200mm x 60mm |
| pipa penampang tabung baja | Baja galvanis | 310-0002 | 2500 mm / 3500 mm / 2700 mm / 3700 mm |
| rel slot aluminium | T5-5999series aluminium anodisa | 308-0000 | 4000mm |
| Sepotong Rel Terjepit | T5-5999series aluminium anodisa | 308-0001 | 4200mm |
| Potongan konektor pipa-T | Baja galvanis, bahan pengikat ss303 | 309-0000 | 7 Kacang Hex M10 |
| riail ke konektor lintas pipa | T5-5999series aluminium anodisa | 310-0000 | |
| potongan topi bawah | Baja galvanis, bahan pengikat ss303 | 311-0000 | 3 x M12 sekrup Hex |
| lengan kawat gigi diagonal | Baja galvanis, bahan pengikat ss304 | 312-0000 | Mur dan baut M10 |
| bagian lengan penjepit | Baja galvanis | 313-0000 | 40mm x 40mm |
| Pengepakan | Untuk Bagian Kecil | Kantong plastik, kotak, palet kayu |
| Untuk Bagian Besar | Palet baja, palet kayu | |
| Pengiriman | Melalui laut | Pengiriman dari pelabuhan Xiamen |
| Lewat udara | Pengiriman dari bandara Xiamen | |
| Dengan Express | Oleh TNT / DHL / FEDEX | |
| Pembayaran | TT | Deposit 30%, saldo sebelum pengiriman |
| Waktu pengiriman | Sejak menerima uang muka 30 hari | |
Xiamen Wanhos Solar Technology Co., Ltd.
Ourgrouphasmorethan30tahunpengalaman dalam pembuatan komponen aluminiumdan bajadan
bekerja dengan ketat di bawah standar pabrikan ISO9001 dengan Kualitas selalu di depan program Wanhos' smanufacturing. Yanhos akan selalu bekerja dengan pelanggan dan tim kami untuk mencapai kualitas terbaik
Productsontimeeverytime Wanhos hasateamof engineer readyly assistourcustomerbut
juga lingkunganpelanggandenganbanyakdesainolarmountingolutiondesignwhitbea smallroof orlargescale
utilitysolarfarm.Wehaveyearsofexperienceinlayoutdesign, dealwithdifferentsoiland
kondisi angin, androoftopdesign.
Memahami bahwa bagian terpenting dari instalasi suryapvsolaradalah' waktu', semuaproduk kamidirancang dengan hati-hatidenganpenginstalan cepatsecara cepat.
berurusan denganpenginstal surya Wanhos memahami betapa pentingnyasangat aman dan dapat diandalkan
sistem yang dapat diinstal dengan cepat dan efisien.
Info yang diperlukan. bagi kami untuk mendesain dan mengutip
• Apa dimensi panel pv Anda?___mm Panjang x___mm Lebar x__mm Tebal
• Berapa banyak panel yang akan Anda pasang?_______Nos.
• Berapa' sudut kemiringan?____gelar
• Apa blok pv assmebly yang Anda rencanakan?________Nos. berturut-turut
• Bagaimana cuaca di sana, seperti kecepatan angin dan beban salju?
___ m / s kecepatan angin anit dan ____ KN / m2 beban salju.
