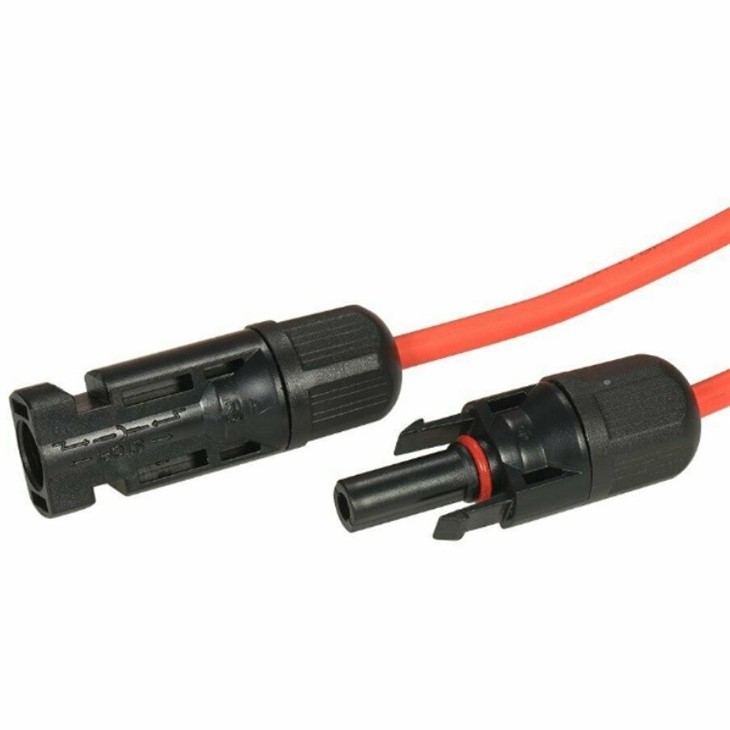

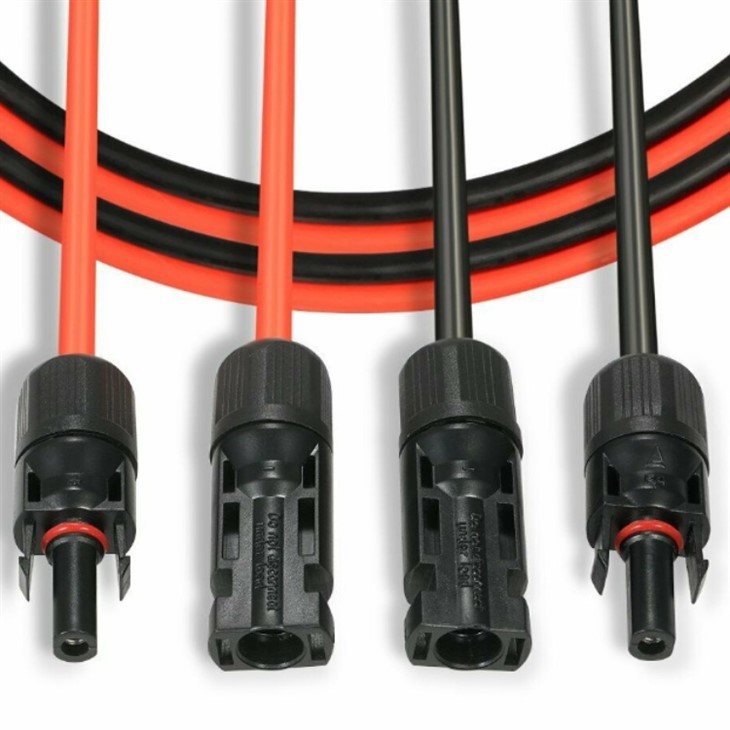

Konektor Mc4 Pria Wanita
Tegangan Nominal: 1000V
Nilai Saat Ini: 30A (4.0mm2, 6mm2)
Tegangan Uji: 6000 V (50 Hz)
Tingkat Perlindungan: IP67
Klasifikasi Mudah Terbakar: UL{0}}V0
Bahan Konduktif Konektor: tembaga, timah
Kisaran Suhu Pengoperasian: -40 derajat ~ + 90 derajat
Tingkat Keamanan: Ⅱ
Kabel Adaptor: 2,5mm2 / 4mm2 / 6mm2 (AWG 14/12/10)
Resistensi Kontak Konektor: Kurang dari atau sama dengan 5mΩ
Gaya Penyisipan Kurang dari atau sama dengan 50 N
Gaya Ekstraksi Lebih besar atau sama dengan 50 N
Deskripsi
Parameter teknik
| Sistem konektor |
Ø 4mm |
| Tegangan terukur |
1000 V DC/1500 V DC (TUV) 1) 600VDC/1000VDC/1500VDC (UL)2) 1500VDC (JET)3) |
| Dinilai saat ini TÜV85 derajat) |
39 A (2,5 mm²/14 AWG) 45 A (4.0 mm²/12AWG) 53 A (6.0 mm²/10AWG) 69 A (10.0 mm²/8 AWG) |
| Tegangan pulsa terukur 12 kV (1000 V) |
12kV (1000V) 16kV (1500V) |
| Kisaran suhu sekitar |
-40 derajat ...+85 derajat (TÜV/UL) |
| Batas suhu atas |
115 derajat (TÜV) |
| Kelas perlindungan, dimasukkan dicabut |
IP65/IP68 (1 jam/1 menit) IP2X |
| Kategori tegangan lebih/kelas kontaminasi |
KUCING III/3 |
| Resistensi kontak konektor |
Kurang dari atau sama dengan 0,2 mΩ |
| Kelas keselamatan |
II |
| Sistem koneksi |
MULTIKA |
| Jenis koneksi | Halangan |
| Bahan kontak | Tembaga, kaleng |
| Bahan isolasi |
PA |
| Sistem penguncian (UL) | tersembunyi |
| Kelas tahan api |
UL{{0}}V0 |
| Resistensi amonia (menurut peraturan teknis DLG) | Q60095359 |
Untuk memastikan koneksi yang andal antara panel surya dan instalasi listrik, Konektor Mc4 Male Female adalah pilihan terbaik. Kami sangat merekomendasikan konektor ini karena konektor ini menciptakan sambungan aman antara konektor yang sudah dipasang sebelumnya pada panel surya dan kabel listrik kami. Untuk sambungan yang kokoh, crimper kabel harus digunakan, yang secara efektif mengikat batang logam konektor ke kabel listrik. Polaritas Konektor Mc4 Male Female harus diperhatikan selama pemasangan. Kompatibilitasnya dengan konektor yang ada dan persyaratan crimp kabel memastikan proses instalasi listrik yang aman dan efisien.
Detail
Keuntungan
Dibangun dari bahan PPO yang kuat, konektor ini memiliki daya tahan namun tetap ringan, portabel, dan mudah diatur.
Dengan ketahanan yang luar biasa terhadap penuaan dan sinar UV, produk ini terbukti tangguh bahkan di lingkungan yang paling keras sekalipun.
Pelepasan steker tidak memerlukan alat tambahan, dan prosesnya memastikan integritas steker tetap utuh, tanpa kerusakan apa pun.
Menampilkan titik jantan dan betina yang kokoh, dilengkapi dengan sistem penguncian mandiri yang aman, mencapai koneksi yang stabil dengan cepat dan aman.
Kontaknya, menyerupai tembaga perak, memiliki konduktivitas yang luar biasa, memastikan kinerja listrik yang optimal. Melalui mekanisme penguncian positif, konektor ini menghasilkan ikatan yang mulus, menawarkan keandalan pada setiap sambungan.
